1 云管中心

1.1 云专线

租户购买云专线后部分操作需要运维人员配合进行线下配置，配置所依赖的信息可通过统一管理平台的云管中心获取，同时云管中心支持根据运营商数据专线的实施进度更新物理连接的状态。

操作流程

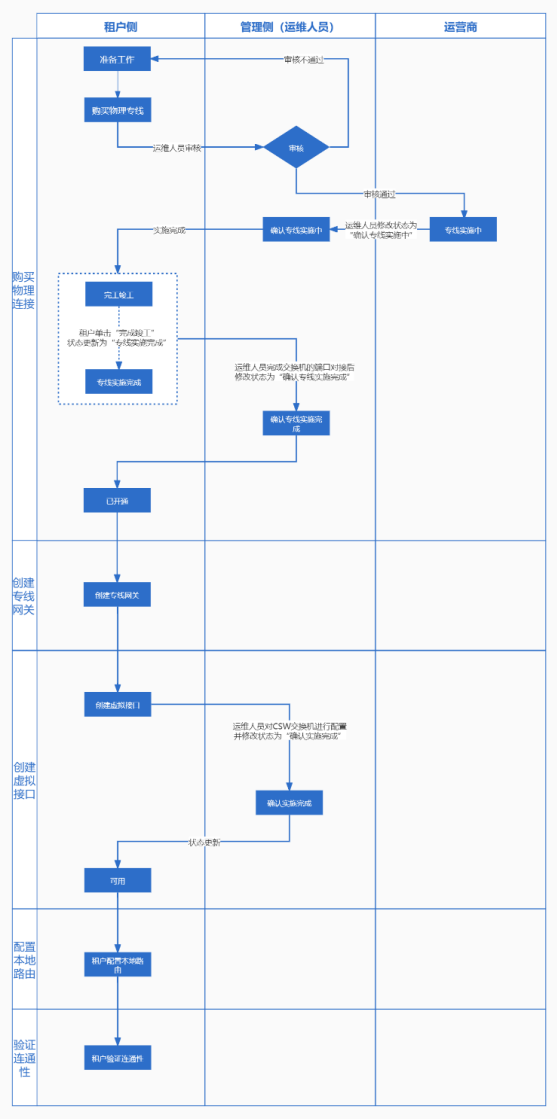

云专线的具体操作流程如下图所示：

1.2 物理连接管理

1.2.2 物理连接信息导出

任务简介

租户创建物理连接后，运维人员需要在物理连接列表页将物理连接信息导出。

操作步骤

(1) 登录统一管理平台。

(2) 单击“云管中心”。

(3) 在左侧导航栏，选择“云专线 > 物理连接”。

(4) 单击对应物理连接操作列的“导出”即可导出物理连接信息。

1.2.1 物理连接创建

任务简介

租户购买物理后，运维人员需要在云管中心进行审核以及根据运营商数据专线的实施进度更新物理连接的状态。

操作步骤

(1) 登录统一管理平台。

(2) 单击“云管中心”。

(3) 在左侧导航栏，选择“云专线 > 物理连接”，进入物理连接列表页。

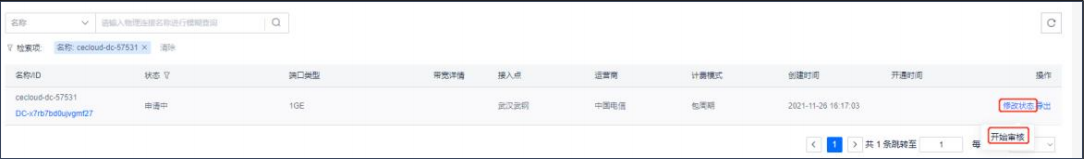

(4) 单击对应物理连接操作列的“修改状态 > 开始审核”，状态变更为审核中。

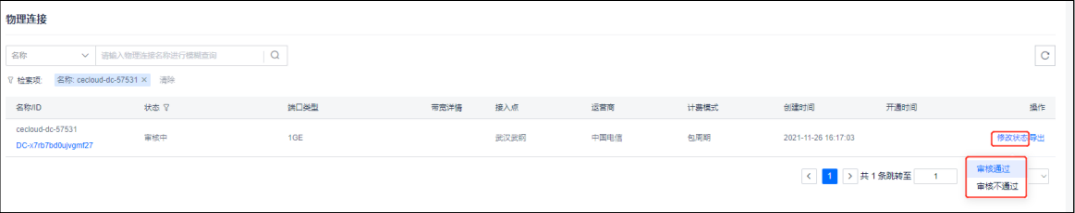

(5) 运维人员与电信运营商、接入专线的 IDC 运营商确实是否符合专线接入条件，修改状态为 “审核通过”或“审核不通过”

 审核不通过：运维人员通知用户，并引导用户进行退订。审核失败，运维人员在 1-2 工作日向用户反馈审核失败的原因。

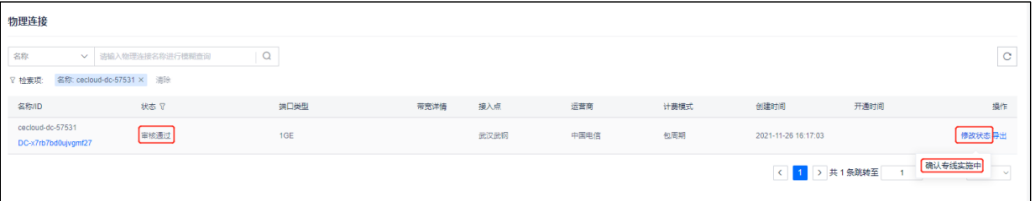

 审核通过：运维人员修改状态为“确认专线实施中”，状态显示为专线实施中。客户安排运营商现场勘探和专线接入实施，运营商和 IDC 运营商与沟通和跳纤，保证物理线路测试连通性。

1.3 虚拟接口管理

1.3.1 虚拟接口信息导出

任务简介

租户创建虚拟接口后，运维人员需要在虚拟接口列表页导出虚拟接口信息。

操作步骤

(1) 登录统一管理平台。

(2) 单击“云管中心”。

(3) 在左侧导航栏，选择“云专线 > 虚拟接口”。

(4) 单击对应虚拟接口操作列的“导出”即可导出虚拟接口信息。

(5) 物理连接、专线网关、虚拟接口导出信息汇总如下表。

1.3.2 虚拟接口实施

任务简介

租户创建虚拟接口后，运维人员需要对 CSW 交换机进行配置并在云管中心进行状态修改。

操作步骤

(1) 运维人员参考接入交换机配置指导、以及导出的虚拟接口信息、虚拟接口关联的物理连接和专线网关信息对 CSW 交换机进行配置。

(2) 配置完成后，运维人员修改虚拟接口状态，虚拟接口实施完成。

a. 登录统一管理平台。

b. 单击“云管中心”。

c. 在左侧导航栏，选择“云专线 > 虚拟接口”，进入虚拟接口列表页。

d. 单击对应虚拟接口操作列的“修改状态 > 确认实施完成”。

e. 此时状态更新为“可用”。

1.3.3 接入交换机配置指导

1.3.3.1 专线拓扑

• 单根专线：客户只有单根专线连接到专线交换机。

• 双专线接入：客户有双线接到专线交换机，根据专线类型可以分为主备模式和负载模式。

1.3.3.2 客户侧信息准备

• 客户 VPC 所属 VLAN 号。

• 客户 VPC 侧虚拟路由器专线交换机的互联地址。

• 客户 VPC 内 IP 地址段信息。

• 客户专线远端 IP 地址段信息。

• 客户 VPC 专线所属 VRF 名称。

• 客户专线互联 IP 地址。

1.3.3.3 单专线接入专线交换机配置

(1) 专线交换机配置客户 vrf 名称，例如客户 VPC 所属 VLAN 是 1000，以 1000 作为 VRF 名称。

客户专线接入的专线交换机配置举例：

ip vrf 1000

rd 100:1

route-target export 100:1

route-target import 100:1

exit

(2) 专线接入专线交换机三层接口，或者三层子接口，接口绑定 VRF。

客户专线接入的专线交换机配置举例：

interface g0/0/1

description To_leased_line_XXX

ip vrf forwarding 1000

ip address 1.1.1.2 255.255.255.252 （专线互联 IP）

(3) 配置专线远端 IP 地址段的静态路由。

客户专线接入的专线交换机配置举例：

ip route vrf 1000 10.0.0.0 255.255.255.0 1.1.1.1 name 专线 XXXXX

(4) 专线交换机与 SDN 网关的互联接口放行客户 VPC VLAN。

配置举例：

第一台专线交换机：

vlan 1000

name vpcXXXX

exit

interface link-aggregationXX

description To_SDN-GW

switchport trunk allowed vlan add 1000

exit

第二台专线交换机：

vlan 1000

name vpcXXXX

exit

interface link-aggregationXX

description To_SDN-GW

switchport trunk allowed vlan add 1000

exit

(5) 创建 vlanif 接口，配置虚拟路由器互联 IP，并且绑定 VRF。

接入用户专线的专线交换机启用 vlanif 接口，配置举例：

interface vlan1000

description To_vpc-1000

ip vrf forwarding 1000

ip address 2.2.2.2 255.255.255.252

exit

(6) 配置客户 VLAN IP 网段静态路由，下一跳是虚拟路由器地址。

接入用户专线的专线交换机配置举例：

ip route vrf 1000 192.168.0.0 255.255.255.0 2.2.2.1

1.3.3.4 双专线接入专线交换机配置

(1) 专线交换机配置客户 VRF 名称，例如客户 VPC 所属 VLAN 是 1000，以 1000 作为 VRF 名称。

配置举例：

第一台专线交换机：

ip vrf 1000

rd 100:1

route-target export 100:1

route-target import 100:1

exit

第二台专线交换机：

ip vrf 1000

rd 100:1

route-target export 100:1

route-target import 100:1

exit

(2) 专线接入专线交换机三层接口，或者三层子接口，接口绑定 VRF。

配置举例：

第一台专线交换机：

interface g0/0/1

description To_leased_line_XXX

ip vrf forwarding 1000

ip address 1.1.1.2 255.255.255.252 （专线一互联 IP）

第二台专线交换机：

interface g0/0/1

description To_leased_line_XXX

ip vrf forwarding 1000

ip address 1.1.1.6 255.255.255.252 （专线互联 IP）

(3) 配置专线远端 IP 地址段的静态路由，增加 NQA 探测。

重要提示：因为交换机厂商的不同，对于静态路由和 OSPF 的管理距离定义不同，需要保证本地静态路由管理距离优先（AD 数值小）OSPF 学习的路由管理距离优先级低于静态路由AD 数值大于静态路由 AD 数值）

配置举例：

第一台专线交换机：

ip route vrf 1000 10.0.0.0 255.255.255.0 1.1.1.1 track 1 name 专线 XXXXX

rtr enable

rtr 1 icmpecho

set 1.1.1.1 70 1 5 extend 1.1.1.2 0 FALSE TRUE

alarm-type log

status-care pktloss

threshold-rtt 50 direction be

threshold-pktloss 6 direction be

number-of-history-kept 255

CreatedTime Sun Apr 11 20:53:25 2021

LatestModifiedTime Mon Jun 28 14:19:24 2021

exit

rtr group 1

member 1

exit

rtr schedule 1 group 1 start now ageout 10 life forever

ip prefix-list vlan1000 seq 5 permit 10.0.0.0/24

route-map vlan1000 permit 10

match ip address prefix-list vlan1000

exit

router ospf 1000 vrf 1000

passive-interface default

no passive-interface vlan1000 (在步骤 5 中与虚拟路由器互联的端口)

redistribute static route-map vlan1000

第二台专线交换机：

两根专线如果是双主负载模式,这里静态路由采用默认 metric

ip route vrf 1000 10.0.0.0 255.255.255.0 1.1.1.5 track 1 name 专线 XXXXX

如果两根专线是主备模式,静态路由 metric 增加 100

ip route vrf 1000 10.0.0.0 255.255.255.0 1.1.1.5 100 track 1 name 专线 XXXXX

rtr enable

rtr 1 icmpecho

set 1.1.1.5 70 1 5 extend 1.1.1.6 0 FALSE TRUE

alarm-type log

status-care pktloss

threshold-rtt 50 direction be

threshold-pktloss 6 direction be

number-of-history-kept 255

CreatedTime Sun Apr 11 20:53:25 2021

LatestModifiedTime Mon Jun 28 14:19:24 2021

exit

rtr group 1

member 1

exit

rtr schedule 1 group 1 start now ageout 10 life forever

ip prefix-list vlan1000 seq 5 permit 10.0.0.0/24

route-map vlan1000 permit 10

match ip address prefix-list vlan1000

exit

router ospf 1000 vrf 1000

passive-interface default

no passive-interface vlan1000 (在步骤 5 中与虚拟路由器互联的端口)

redistribute static route-map vlan1000

(4) 专线交换机与 SDN 网关的互联接口放行客户 vpc vlan。

配置举例：

第一台专线交换机：

vlan 1000

name vpcXXXX

exit

interface link-aggregationXX

description To_SDN-GW

switchport trunk allowed vlan add 1000

exit

第二台专线交换机：

vlan 1000

name vpcXXXX

exit

interface link-aggregationXX

description To_SDN-GW

switchport trunk allowed vlan add 1000

exit

(5) 创建 vlanif 接口，配置虚拟路由器互联 IP，并且绑定 vrf。

配置举例：

第一台专线交换机：

interface vlan1000

description To_vpc-1000

ip vrf forwarding 1000

ip address 2.2.2.2 255.255.255.248

vrrp 10 ip 2.2.2.4

vrrp 10 static

exit

第二台专线交换机：

interface vlan1000

description To_vpc-1000

ip vrf forwarding 1000

ip address 2.2.2.3 255.255.255.248

vrrp 10 ip 2.2.2.4

vrrp 10 static

exit

(6) 配置客户 VPC IP 网段静态路由，下一跳是虚拟路由器地址。

配置举例：

第一台专线交换机：

ip route vrf 1000 192.168.0.0 255.255.255.0 2.2.2.1

ip prefix-list vlan1000 seq 10 permit 192.168.0.0/24

第二台专线交换机：

ip route vrf 1000 192.168.0.0 255.255.255.0 2.2.2.1

ip prefix-list vlan1000 seq 10 permit 192.168.0.0/24

1.4 专线网关管理

任务简介

租户创建专线网关后，运维人员需要在专线网关列表页将专线网关信息导出。

操作步骤

(1) 登录统一管理平台。

(2) 单击“云管中心”。

(3) 在左侧导航栏，选择“云专线 > 专线网关”。

(4) 单击对应专线网关操作列的“导出”即可导出专线网关信息。
